NetSpot Device Installer versione 3.11


Copyright(C) CANON INC. 2004

Novell e NetWare sono marchi registrati di Novell, Inc. negli Stati Uniti e/o negli altri paesi.
IPX/SPX e Novell Client sono marchi di Novell, Inc.

Microsoft, Windows e Windows NT sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
Windows Server è un marchio di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Gli altri nomi di aziende o di prodotti utilizzati nel presente manuale e non inclusi nel precedente elenco sono marchi dei rispettivi proprietari e potrebbero essere registrati in alcune giurisdizioni.

Sommario

Introduzione
Contratto di licenza software
Requisiti di sistema
Periferiche compatibili
Installazione di NetSpot Device Installer
Avvio di NetSpot Device Installer
Impostazioni iniziali protocollo (TCP/IP)
Impostazioni iniziali protocollo (IPX)
Plug-In
Istruzioni per l'utilizzo di NetSpot Device Installer
Disinstallazione di NetSpot Device Installer
Impostazioni per il firewall di Windows XP Service Pack 2
Importanti note sulla versione
Supporto


Introduzione

NetSpot Device Installer è l'utilità che consente di specificare le impostazioni relative ai protocolli per le periferiche Canon collegate alla rete.

Il presente file Leggimi contiene le informazioni più recenti e alcune note importanti relative a NetSpot Device Installer. Consultare questo file prima di utilizzare il software.

Contratto di licenza software

Prima di utilizzare il software, leggere attentamente il Contratto di licenza software (License_Italian.rtf), contenuto nella stessa cartella del presente file Leggimi.

Requisiti di sistema

NetSpot Device Installer è disponibile in due versioni: la versione TCP/IP e la versione IPX. La funzionalità di entrambe le versioni è stata confermata sui seguenti sistemi.

NetSpot Device Installer for TCP/IP
Sistema operativo Microsoft Windows 98 Service Pack 1 o superiore
Microsoft Windows 98 Second Edition
Microsoft Windows Me
Microsoft Windows NT Server 4.0 + Service Pack 4 o superiore
Microsoft Windows NT Workstation 4.0 + Service Pack 4 o superiore
Microsoft Windows 2000 Server
Microsoft Windows 2000 Professional
Microsoft Windows XP Professional
Microsoft Windows XP Home Edition
Microsoft Windows Server 2003
Browser Web Microsoft Internet Explorer 4.01 o versioni successive (eccetto la versione 5.0)
Computer Il computer su cui è eseguito il sistema operativo riportato sopra.
Disco rigido Almeno 15 MB di spazio libero
(questo requisito è applicabile solo se il programma viene installato su un disco rigido).
Protocolli TCP/IP
Stack di protocolli Il protocollo TCP/IP fornito con Windows
NetSpot Device Installer for IPX
Sistema operativo Microsoft Windows 98 con Service Pack 1 o versioni successive
Microsoft Windows 98 Second Edition
Microsoft Windows NT Server 4.0 con Service Pack 4 o versioni successive
Microsoft Windows NT Workstation 4.0 con Service Pack 4 o versioni successive
Microsoft Windows 2000 Server
Microsoft Windows 2000 Professional
Microsoft Windows XP Professional
Microsoft Windows XP Home Edition
Browser Web Microsoft Internet Explorer 4.01 o versioni successive (eccetto la versione 5.0)
Computer Il computer su cui è eseguito il sistema operativo riportato sopra.
Disco rigido Almeno 15 MB di spazio libero
(questo requisito è applicabile solo se il programma viene copiato su un disco rigido).
Protocolli IPX
Stack del protocollo Novell Client per Windows

Periferiche compatibili

Per un elenco delle periferiche compatibili fare riferimento al file support_device_Italian.txt, reperibile nella stessa cartella del presente file Leggimi.

Installazione di NetSpot Device Installer

È possibile utilizzare NetSpot Device Installer anche senza installarlo sul computer. Se si sceglie di procedere con l'installazione, attenersi alla procedura che segue. NetSpot Device Installer for TCP/IP e NetSpot Device Installer for IPX verranno installati entrambi con la stessa procedura di installazione.

Per utilizzare i plug-in, installare sia NetSpot Device Installer che i plug-in sul computer utilizzando la procedura riportata di seguito. Per ulteriori informazioni sui plug-in, fare riferimento a Plug-in.
  1. Eseguire il file nsdisetup.exe, reperibile nella stessa cartella del presente file Leggimi.

    Il programma di installazione viene avviato.

  2. Specificare la cartella in cui deve essere installato il software.

    Se si desidera registrare questo software sul menu Avvio/Start, selezionare la casella di controllo [Aggiungi al menu Avvio].

  3. Fare clic su [OK].

    Al termine dell'installazione di NetSpot Device Installer, viene avviato il programma di installazione dei plug-in.

  4. Selezionare i plug-in che si desidera installare e fare clic sul pulsante [Avvia l'installazione].

    Per ulteriori informazioni sui plug-in, fare riferimento a Plug-in.
L'installazione di NetSpot Device Installer è completata.

Avvio di NetSpot Device Installer

NetSpot Device Installer for TCP/IP NetSpot Device Installer for IPX
Senza installazione: Fare doppio clic sul file nsdi.exe, reperibile nella stessa cartella del presente file Leggimi. Fare doppio clic sul file nsdi_ipx.exe, reperibile nella stessa cartella del presente file Leggimi.
Dopo l'installazione: Se il software è stato registrato sul menu [Avvio/Start], selezionare [Programmi] nel menu [Avvio/Start], quindi puntare a [NetSpot Device Installer] e fare clic su [NetSpot Device Installer].
Nel caso il software non sia stato registrato nel menu [Avvio/Start], fare doppio clic sul file nsdi.exe, reperibile nella cartella in cui è stato installato il software.
Se il software è stato registrato sul menu [Avvio/Start], selezionare [Programmi] nel menu [Avvio/Start], quindi selezionare [NetSpot Device Installer] e fare clic su [NetSpot Device Installer for IPX].
Nel caso il software non sia stato registrato nel menu [Avvio/Start], fare doppio clic sul file nsdi_ipx.exe, reperibile nella cartella in cui è stato installato il software.

Impostazioni iniziali protocollo (TCP/IP)

Attenersi alla procedura che segue per configurare le impostazioni iniziali del protocollo TCP/IP per una periferica.

In Windows NT/2000/XP/Server 2003, accedere al sistema come Amministratore per configurare le impostazioni iniziali del protocollo per una periferica.
Quando si esegue NetSpot Device Installer for TCP/IP in Windows XP con Service Pack 2, le periferiche non configurate non vengono visualizzate nell'elenco delle periferiche se è attiva la funzione firewall. Per visualizzare una periferica per cui non è stata specificata una configurazione nell'elenco periferiche, è necessario registrare NetSpot Device Installer come programma da non bloccare. Per istruzioni sulla configurazione delle impostazioni di registrazione, fare riferimento a Impostazioni per il firewall di Windows XP Service Pack 2. Se non si esegue la registrazione del programma, specificare le impostazioni iniziali del protocollo seguendo le istruzioni del passo 6 dopo aver eseguito le operazioni descritte al passo 3.
Se è stato installato un router per la trasmissione dell'indirizzo di broadcast della sottorete specificato, è possibile inizializzare alcuni tipi di periferiche Canon collegate alla rete (solo quelle per le quali lo stato è [Non configurato]). Per inizializzare queste periferiche, è necessario prima specificare le impostazioni di ricerca broadcast. Per istruzioni su come specificare le impostazioni di ricerca broadcast, fare riferimento a Impostazione dei criteri di ricerca nella Guida in linea.
Se l'indirizzo IP predefinito di fabbrica per la periferica è un indirizzo valido sulla sottorete del computer su cui è in esecuzione NetSpot Device Installer for TCP/IP, la periferica verrà visualizzata nell'elenco delle periferiche come periferica configurata anche se non sono state configurate le impostazioni iniziali del protocollo. Per impostare il protocollo per tale periferica, fare riferimento a Modifica delle impostazioni dei protocolli nella Guida in linea. Le impostazioni predefinite di fabbrica differiscono in base al tipo di periferica o scheda di rete utilizzata. Per informazioni dettagliate, consultare la documentazione fornita con la periferica.
  1. Installare una scheda di rete nella periferica e collegarla alla rete, quindi accendere l'interruttore di alimentazione.

    Per informazioni sulle impostazioni necessarie, fare riferimento al manuale relativo alla periferica o alla scheda di rete.

  2. Confermare l'indirizzo MAC per la periferica.

    Per le istruzioni su come confermare l'indirizzo MAC, fare riferimento al manuale relativo alla periferica o alla scheda di rete.

  3. Avviare NetSpot Device Installer for TCP/IP.

  4. Verificare se nell'elenco sono riportate periferiche il cui stato è [Non configurato].

    Se lo stato della periferica è [Non configurato] e l'indirizzo MAC riportato nella sezione [Nome periferica] corrisponde a quello della periferica da configurare:
    Procedere al passo 5.
    In situazioni diverse da quella riportata sopra:
    Procedere al passo 6.

  5. Impostare l'indirizzo IP.

    Se si ottiene l'indirizzo IP dal server DHCP:
    Fare clic con il pulsante destro del mouse sulla periferica impostata come [Non configurato], nel menu di scelta rapida scegliere [Impostazioni indirizzo IP] e quindi fare clic su [DHCP]. Procedere al passo 10.
    Se l'indirizzo IP viene impostato manualmente:
    Fare clic con il pulsante destro del mouse sulla periferica impostata come [Non configurato], nel menu di scelta rapida scegliere [Impostazioni indirizzo IP] e quindi fare clic su [Impostazione manuale]. Immettere l'indirizzo IP e scegliere [OK]. Procedere al passo 10.

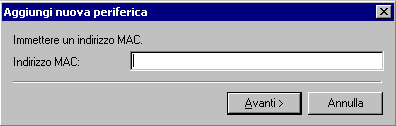

  6. Selezionare [Nuova] nel menu [Periferica].

    Quindi, immettere l'indirizzo MAC della periferica e fare clic sul pulsante [Avanti >].
    Ad esempio: 0000851334AC

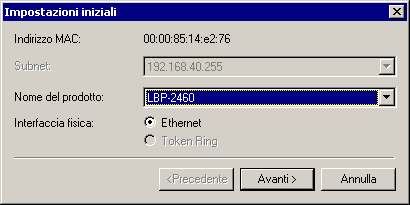

  7. Nella finestra di dialogo [Impostazioni iniziali] configurare le funzioni riportate di seguito e fare clic sul pulsante [Avanti >].

    [Subnet]:
    Se il computer è collegato a più reti diverse (se fornito di più schede di interfaccia di rete), o se sono impostate vari tipi di ricerche broadcast, selezionare la sottorete per la periferica.

    [Nome prodotto]:
    Selezionare il nome prodotto relativo alla periferica.
    Se il nome del prodotto non compare nell'elenco, selezionare una voce appropriata in [nome serie del prodotto + nome scheda interfaccia di rete]. Se non si conosce il nome della scheda di interfaccia di rete in uso, stampare e verificare un rapporto di stato. Per ulteriori informazioni sulla stampa di un rapporto di stato, consultare la documentazione del prodotto in uso.

    [Interfaccia fisica]:
    Selezionare il tipo di interfaccia fisica utilizzato per la periferica.

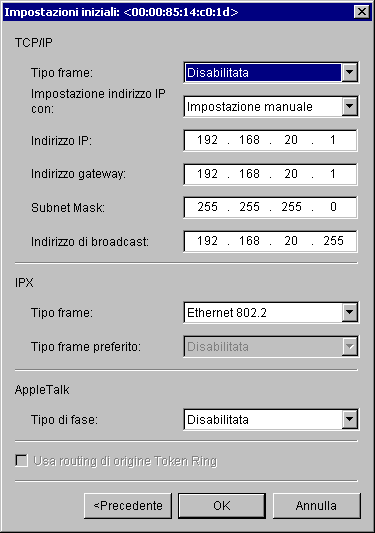

  8. Nella finestra di dialogo [Impostazioni iniziali] configurare il protocollo TCP/IP.


    [Tipo frame]:
    Selezionare il tipo di frame in uso nell'ambiente TCP/IP.
    Se l'opzione [Tipo frame] è impostata su [Disabilitato], la scheda di rete non verrà riconosciuta in una rete TCP/IP.

    [Impostazione indirizzo IP con]:
    Selezionare un tipo di configurazione dell'indirizzo.
    [Impostazione manuale]
    Utilizzare questa opzione per immettere l'indirizzo IP manualmente. L'indirizzo IP immesso nella casella [Indirizzo IP] viene impostato sulla scheda di rete.
    [DHCP]
    Ottiene un indirizzo IP tramite DHCP. Il server DHCP deve essere in esecuzione. Se DHCP non è disponibile, effettuare la configurazione utilizzando l'opzione [Impostazione manuale] (per alcune periferiche DHCP non è disponibile).

    [Indirizzo IP]:
    Immettere l'indirizzo IP della scheda di rete (se si utilizza DHCP non è possibile immettere questo valore.)

    [Indirizzo Gateway]:
    Immettere l'indirizzo del gateway per la rete TCP/IP. (se si utilizza DHCP non è possibile immettere questo valore.)

    [Subnet Mask]:
    Immettere l'indirizzo della sottorete per la rete TCP/IP. (se si utilizza DHCP non è possibile immettere questo valore.)

    [Indirizzo di Broadcast]:
    Immettere l'indirizzo di broadcast per la rete TCP/IP. (se si utilizza DHCP non è possibile immettere questo valore.)
  9. Scegliere [OK] una volta configurate tutte le funzioni.

  10. Quando viene visualizzato il messaggio "La periferica è stata ripristinata", fare clic sul pulsante [OK] per reimpostare la periferica. Le nuove impostazioni saranno valide in seguito al riavvio della periferica.
    Quando viene visualizzato il messaggio "Spegnere la periferica, quindi riaccenderla", fare clic su [OK] e spegnere e riaccendere la periferica. Questa operazione renderà effettive le nuove impostazioni.
    Dopo aver riavviato la periferica, eseguire [Ricerca periferiche] nel menu [Visualizza] per visualizzare la periferica nell'elenco.

    Dopo aver fatto clic sul pulsante [OK] o dopo aver riavviato la periferica, la periferica selezionata potrebbe non apparire nell'elenco anche eseguendo [Ricerca periferiche], in quanto le impostazioni sulla periferica non sono ancora complete.

In questo modo la configurazione iniziale del protocollo TCP/IP è completata.

Per modificare le impostazioni TCP/IP, fare clic con il pulsante destro del mouse sulla periferica di cui si intende modificare le impostazioni nell'elenco e quindi selezionare [Impostazioni protocollo].

Impostazioni iniziali protocollo (IPX)

Con IPX, se le periferiche sono impostate per il rilevamento automatico del tipo di frame, non sono necessarie impostazioni specifiche. Avviando NetSpot Device Installer for IPX, le periferiche appariranno nell'elenco. Nel caso la periferica desiderata non sia contenuta nell'elenco, impostare il tipo di frame per la periferica adeguato al sistema in uso. Si noti che alcune periferiche potrebbero non essere in grado di rilevare i tipi di frame in modo automatico.
Il tipo di frame può essere impostato sia nel pannello della periferica che utilizzando NetSpot Device Installer for TCP/IP. Per informazioni dettagliate sulle modalità di impostazione del tipo di frame mediante NetSpot Device Installer for TCP/IP, consultare la relativa pagina della Guida in linea.

Per modificare le impostazioni IPX, fare clic con il pulsante destro del mouse sulla periferica di cui si intende modificare le impostazioni e quindi selezionare [Impostazioni protocollo].

Plug-in

È possibile aggiungere a NetSpot Device Installer for TCP/IP i plug-in riportati di seguito.

Nome plug-in Funzione
Nota periferica Questo plug-in consente di memorizzare le note relative a ciascuna periferica.
Impostazioni servizio di stampa IPX Questo plug-in consente di specificare le impostazioni per i servizi di stampa IPX nell'ambiente TCP/IP.
Salva/Ripristina impostazioni NIC Questo plug-in consente di salvare le configurazioni della scheda di rete sotto forma di file e di modificare le impostazioni della scheda di rete con configurazioni già salvate nei file. Si noti che non è possibile utilizzare questa funzionalità con tutte le periferiche.
Salva elenco periferiche Questo plug-in consente di salvare un elenco di periferiche appartenenti a un gruppo di periferiche in un file formato testo o HTML.


Installazione dei plug-in

È possibile avviare NetSpot Device Installer for TCP/IP da un CD-ROM, tuttavia, per poter utilizzare i plug-in, è necessario installare sul computer sia NetSpot Device Installer for TCP/IP che i plug-in.

* Quando NetSpot Device Installer non è stato ancora installato sul computer

È possibile installare i plug-in durante l'installazione di NetSpot Device Installer. Fare riferimento a Installazione di NetSpot Device Installer per la procedura.

* Quando NetSpot Device Installer è stato già installato sul computer

  1. Fare doppio clic sul file pluginsetup.exe, reperibile nella stessa cartella del presente file Leggimi.

    Il programma di installazione viene avviato.

  2. Specificare la cartella di installazione di NetSpot Device Installer e fare clic sul pulsante [OK].

  3. Selezionare i plug-in che si desidera installare e fare clic sul pulsante [Avvia l'installazione].

L'installazione dei plug-in è completata.

Istruzioni per l'utilizzo di NetSpot Device Installer

Per istruzioni sull'utilizzo di NetSpot Device Installer e dei plug-in, fare riferimento alla relativa pagina della Guida in linea.
Per visualizzare la Guida di NetSpot Installer per TCP/IP, fare clic qui.
Per visualizzare la Guida di NetSpot Installer per IPX, fare clic qui.
Per visualizzare le pagine della Guida durante l'utilizzo di NetSpot Device Installer, selezionare [?] nel menu [?].

Disinstallazione di NetSpot Device Installer

Per disinstallare NetSpot Device Installer, attenersi alla procedura che segue.

Se il software è stato registrato sul menu [Avvio/Start], selezionare [Programmi] nel menu [Avvio/Start], quindi scegliere [NetSpot Device Installer] e selezionare [Disinstalla NetSpot Device Installer]. In caso contrario, fare doppio clic sul file rmnsdi.bat, reperibile nella cartella in cui è stato installato il software.

La disinstallazione di NetSpot Device Installer comporta anche la disinstallazione dei plug-in.
L'esecuzione della procedura descritta sopra non comporta l'eliminazione del file di impostazioni iniziali. Per eliminare tale file, attenersi alla seguente procedura.
Windows NT/2000/XP/Server 2003
Eliminare la cartella "nsdi" in "Documents and Settings\<nome utente>\Impostazioni locali\Dati applicazioni\canon.jp" nell'unità su cui è installato Windows. Si noti che la cartella "Impostazioni locali" è una cartella nascosta. Se non è visualizzata, modificare l'opzione cartelle relativa alla visualizzazione delle cartelle nascoste.

Windows Me
Eliminare la cartella "nsdi" in "<cartella di installazione di Windows>\Dati applicazioni\canon.jp" nell'unità su cui è installato Windows. Nel caso siano presenti più account utente che utilizzano vari ambienti, eliminare la cartella "nsdi" in "<cartella di installazione di Windows>\Profili\<nome utente>\Dati applicazioni\canon.jp". Abitualmente, Windows è installato nella cartella "Windows".

Windows 98
Eliminare la cartella "nsdi" in "<cartella di installazione di Windows>\Impostazioni locali\Dati applicazioni\canon.jp" nell'unità su cui è installato Windows. Nel caso siano presenti più account utente che utilizzano vari ambienti, eliminare la cartella "nsdi" in "<cartella di installazione di Windows>\Profili\<nome utente>\Impostazioni locali\Dati applicazioni\canon.jp". Abitualmente, Windows è installato nella cartella "Windows".

Impostazioni per il firewall di Windows XP Service Pack 2

Se si esegue NetSpot Device Installer for TCP/IP su Windows XP Service Pack 2, è necessario registrare NetSpot Device Installer come programma da non bloccare per visualizzare nell'elenco le periferiche per cui non è stata specificata una configurazione oppure eseguire la ricerca broadcast e la ricerca multicast su una rete piuttosto che sulla sottorete locale. Di seguito viene riportata la procedura per la registrazione.

  1. Visualizzare la finestra di dialogo [Windows Firewall].

    Dal menu [Start] selezionare [Pannello di controllo].
    Viene visualizzata la finestra del [Pannello di controllo].
    Nella finestra del [Pannello di controllo] fare clic su [Security Center].
    Viene visualizzata la finestra di dialogo [Windows Security Center].
    Fare clic su [Windows Firewall] nella parte inferiore della finestra [Windows Security Center].
    Viene visualizzata la finestra [Windows Firewall].
  2. Registrare "nsdi.exe" come eccezione.

    Fare clic sulla scheda [Eccezioni] nella finestra di dialogo [Windows Firewall].
    Viene visualizzata la scheda [Eccezioni].
    Fare clic su [Aggiunta programma] nella finestra di dialogo [Eccezioni].
    Viene visualizzata la finestra di dialogo [Aggiunta programma].
    Fare clic su [Sfoglia] nella finestra di dialogo [Aggiunta programma].
    Viene visualizzata la finestra di dialogo [Sfoglia].
    Nella finestra di dialogo [Sfoglia], selezionare la cartella in cui è installato NetSpot Device Installer, selezionare "nsdi.exe", quindi fare clic su [Apri].
    Viene nuovamente visualizzata la finestra di dialogo [Aggiunta programma].
    Se NetSpot Device Installer non è installato, aprire la cartella del CD-ROM che contiene NetSpot Device Installer e selezionare il file "nsdi.exe".

    Nella finestra di dialogo [Aggiunta programma], selezionare "nsdi.exe" dall'elenco e fare clic su [OK].
    Viene nuovamente visualizzata la finestra di dialogo [Windows Firewall].
    Nella finestra [Windows Firewall], verificare che la casella di controllo posta accanto a "nsdi.exe" sia selezionata, quindi fare clic su [OK].

La registrazione delle impostazioni è completa.

Importanti note sulla versione

  1. Se si utilizzano le impostazioni di ricerca predefinite non è possibile rilevare le periferiche su cui è stata installata la scheda Ethernet Board EB-52. Per rilevare queste periferiche, specificare l'indirizzo IP per ciascuna di esse o l'intervallo di indirizzi IP che contiene i relativi indirizzi. Per istruzioni su come specificare queste impostazioni, fare riferimento a Impostazione dei criteri di ricerca nella Guida in linea.

  2. Per alcune periferiche, è possibile impostare la modalità di attesa prolungata se si prevede di non utilizzarle per un determinato periodo di tempo. Se si utilizzano le periferiche e si imposta la modalità di attesa prolungata, si noti quanto segue.

    Una o più periferiche potrebbero non passare alla modalità di attesa prolungata a causa dell'accesso del presente software alle periferiche.
    Il presente software potrebbe non rilevare o acquisire lo stato delle periferiche che si trovano in modalità di attesa prolungata. In questo caso, riprovare.

Supporto

Per eventuali domande relative alle procedure operative del software dopo la consultazione del manuale, contattare il rivenditore autorizzato Canon o il centro di assistenza autorizzato Canon. Per informazioni aggiornate su questo software, fare riferimento alla home page di Canon Inc..
